정밀한 기계의 부품 탈부착 시 반드시 토크렌치를 사용해야 합니다. 토크렌치를 사용하지 않고 손 감각으로 볼트와 너트를 조립하게 되면 결합된 부분의 정밀성이 떨어져 작동에 문제가 발생하거나 부품의 손상이 발생하게 되니 토크렌치 사용법은 반드시 알고 있어야 합니다.
토크렌치 종류
토크렌치 사용법
토크렌치를 사용하지 않을 경우
토크렌치 종류

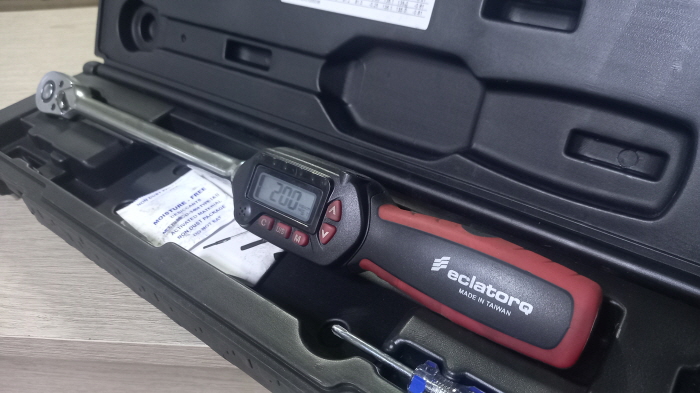

- 디지털 토크렌치
- 아날로그 토크렌치
토크렌치의 종류는 크게 두 가지로 나뉘게 됩니다. '디지털 토크렌치'와 '아날로그 토크렌치'입니다. 또 사용하는 범위에 따라 세밀한 조정을 위한 약한 토크렌치부터 타이어휠볼트와 같은 강한 힘이 필요한 토크렌치가 있습니다.
디지털 토크렌치의 장점은 단위의 변환이 쉽고 간단합니다. 일반적으로 뉴튼, 제곱센티미터, 킬로그램 퍼 미터 등... 다양한 수치 변환이 가능하기 때문에 작업 종류에 따른 수치 변환이 가능합니다.
또 부품을 조일 때 완료시점이 되기 전 경고음이 발생되기 때문에 정밀한 조임이 가능합니다. 토크렌치를 처음 이용하는 초보자도 쉽게 이용이 가능합니다.
아날로그 토크렌치는 표시되어 있는 수치가 정해져 있기 때문에 작업에 따라 수치를 계산(환산)해 압력을 설정해주어야 합니다. 또 초보자의 경우 조임의 완료시점을 감지할 수 없어 정해진 토크에서 오버되는 경우가 종종 발생합니다.
하지만 가격이 디지털 토크렌치에 비해 저렴하기 때문에 부담 없이 구매가 가능합니다. 일반적으로 디지털 토크렌치 대비 1/3 가격에 판매되고 있습니다.
토크렌치 사용법
- 지침서 확인
- 부품 조립 방법
- 주의 사항
정밀한 기계의 설계도를 보면 볼트와 너트를 조이기 위한 토크가 기록 되어 있습니다. 일반적으로 자동차, 오토바이, 선박, 자전거, 산업기계 등에 설치된 볼트와 너트에 따라 각각의 규정토크는 다릅니다.
부품 조립 방법
- 조립이 필요한 부품의 볼트와 너트의 규정토크를 확인합니다.
- 토크렌치의 눈금을 맞춥니다.
- 토크렌치를 이용해 조여줍니다.
주의 사항
- 디지털 토크렌치는 경고음의 세기를 듣고 힘을 조절합니다.
- 아날로크 토크렌치는 힘을 한 번에 주지말고 서서히 높여가며 조여줍니다.
- 조립하려는 부품에 여러개의 볼트가 사용되었다면 여러 번 나누어 조여주어야 합니다.
- 조임의 강도를 100으로 봤을 때 처음에는 50% 전체볼트 => 70% 전체볼트 => 100% 전체볼트
토크렌치를 사용하지 않을 경우
- 정밀한 조립 불가
- 오버토크
- 로우토크
토크렌치를 사용하지 않고 부품을 조립할 경우 정밀한 조립이 불가능합니다. 가격이 비싸거나 정밀성을 요구하는 제품이라면 반드시 토크렌치를 사용해 각각의 부품을 조립해야 합니다.
특히 정밀한 움직임이 필요한 기계와 자동차의 엔진과 같은 부분은 오일과 냉각수 그리고 움직임에 간섭을 받을 수 있기 때문에 균일하고 정확한 조임을 필요로 합니다.
오버토크로 부품을 조립할 경우 볼트와 너트의 인장의 한계점 오버로 나사산이 마모되어 조임 자체가 불가능해질 수 있습니다.
로우토크로 부품을 조립한 경우 볼트와 너트의 풀림이 발생에 부품의 이탈과 기밀 불량을 발생시키게 됩니다. 이경우 액체 상태의 내용물의 기밀을 유지할 수 없어 누유, 누수 등이 발생됩니다.
